应用介绍

在生鲜超市,食品工厂,铸造业,塑料加工等行业经常使用电子台秤/磅秤机对食品或原材料进行秤重计价后贴标包装,供收银机扫描条码结账收银; 电子秤在秤重后显示重量或计价等相关商品讯息,连同商品名称,批号等结果一并输出到标签机自动打印标签。嘉荣兴标签打印机就具备可集成到电子磅秤机的各项重要特性,可以满足用户对秤重,计价,保质日期,自动打标这方面的需求。

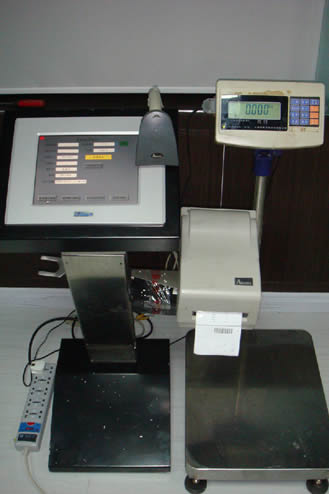

系统架构

设计说明

● 串行通讯接口

一般电子秤都使用串口与外部设备进行通讯,嘉荣兴标签打印机具备RS232串口,能透过Printer Utility工具来调整波特率,数据位,校验位等相关串口参数与电子秤通讯协议一致, 可以正确接收由电子秤发送过来的数据。

 ● 多种标签模板

 嘉荣兴打印机可以预先设计多套标签模板下载到打印机供电子秤打印标签时调用,也可以透过AUTOFR标签模式,让电子秤只需传送秤结果或结算金额等变量数据,即刻打印出完整标签。

● 不同材质或尺寸样式的标签纸

可用来打印的秤重计价标签材质包含热敏纸或需搭配碳带使用的热转印标签,标签的设计样式可以选用连续纸,带间隙或黑标等不同规格的各式标签。

● 打印中文字形

嘉荣兴标签打印机提供Font Utility可以根据标签设计需要生成各种不同的中文字形,或利用Bartender将包含固定中文字的标签模板下载到打印机打印出带中文字的标签。

● 制造日期/有效日期

嘉荣兴标签打印机内置时钟卡,可打印当前时间或加上时间段的有效保质期。

● 秤重自动列印

嘉荣兴提供丰富的打印机指令集给电子秤编程使用,透过发送打印命令的方式驱动打印机打印出标签。

方案组件

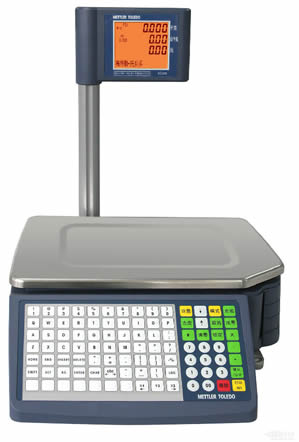

● 电子秤

● 标签打印机

   ■  X-1000VL  (集成工业磅秤机使用)

   ■  OS-214+/OX-100  (集成商用电子台秤)

   ■  OS-2130D (集成桌上型电子秤/收银秤,热敏纸专用)

● 打印机配件

   ■ 裁刀 (自动裁切连续纸或标签)

   ■  拨纸器(自动剥离不干胶标签)

● 条码扫描枪

辅助工具

Printer Utility打印机设置工具

Font Utility字形生成器

Bartender标签设计软件
